９月の据置図鑑、今日で最終日。締めは横断回です。テーマは今のテレビに、昔のゲーム機をどう映すか。

この一か月で二十二台の機械を開けてきました。でも、押し入れから引っぱり出したお客様が最初にぶつかる壁って、たいてい故障じゃないんですよね。そもそも繋がらない。ここです。

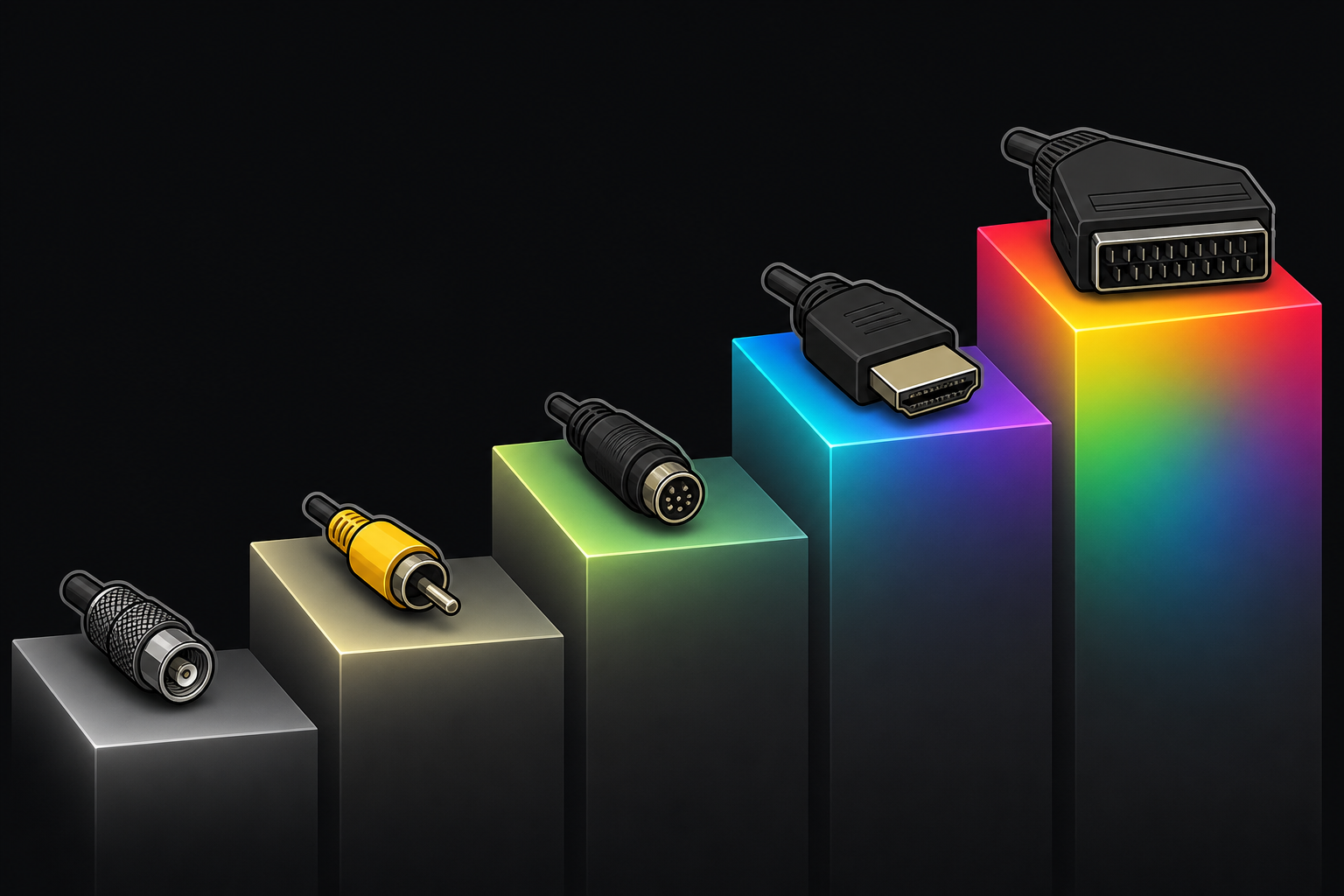

端子の系譜を、画質の悪い順に並べる

• ＲＦ（アンテナ端子）。映像も音も一本の電波に載せて、テレビのアナログチューナーに受けさせる方式。ファミコン（１９８３年７月１５日発売＝僕が生まれる１４年前）はこれだけで、本体に1ch/2chの切替スイッチが付いています
• コンポジット（黄色いＲＣＡ）。明るさと色を一本に混ぜて送るので、受け側で分けきれずに色がにじむ。当時のソフトには、そのにじみを前提に絵を描いていたものもありました
• Ｓ端子。明るさと色を分けて送る。文字とドットの輪郭がはっきりします。スーパーファミコン以降の多くが対応
• 色差（コンポーネント）・Ｄ端子。Ｄ端子は日本独自で、Ｄは「デジタル」ではなく端子の形の名前です。中身はアナログの色差信号。D1が480i、D2が480p、D3が1080i、D4が720p、D5が1080p。プレイステーション２・ゲームキューブ・Wiiの世代ですね
• ＲＧＢ２１ピン。赤・緑・青と同期を別々に送るので、この世代では一番きれい

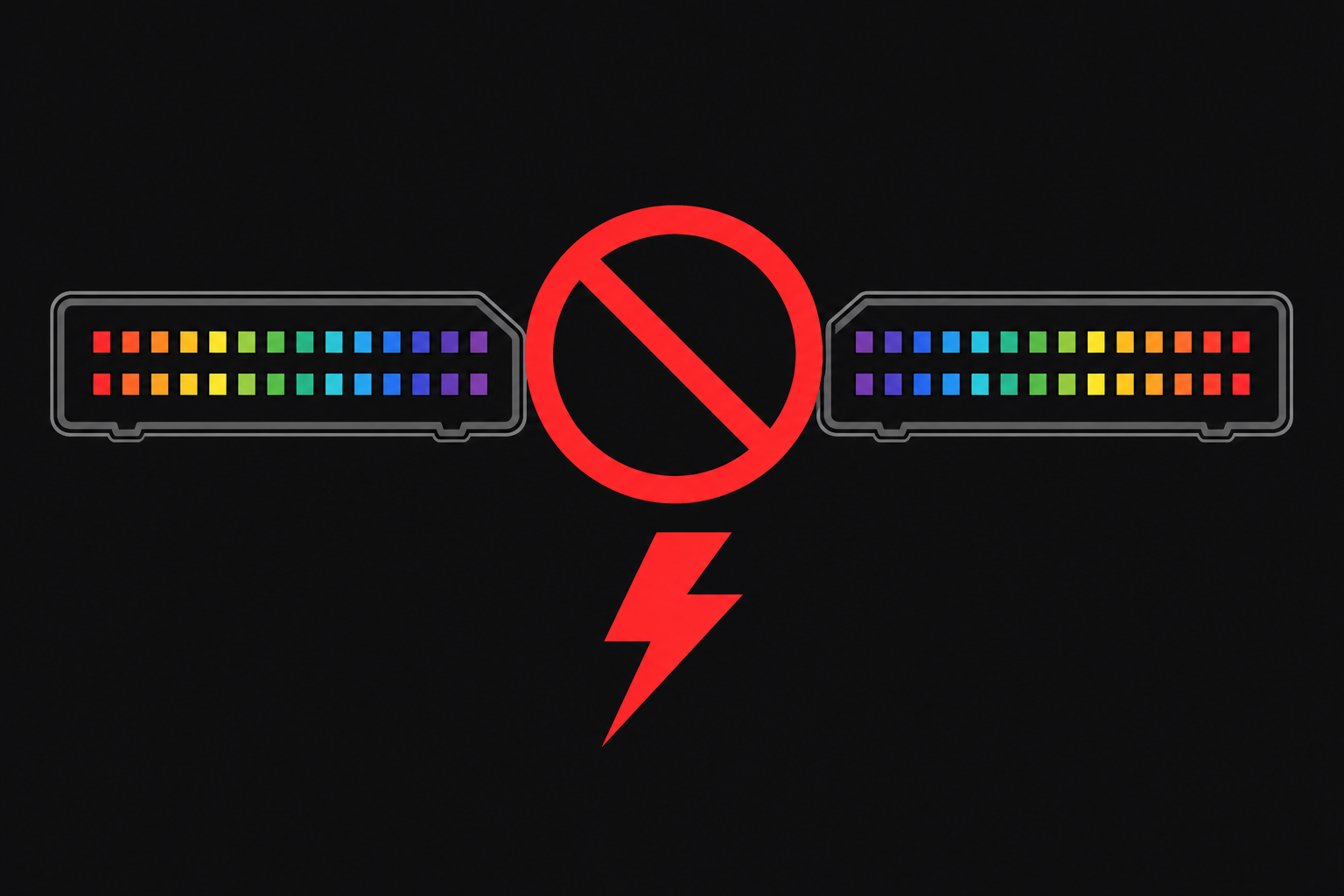

で、いきなり危ない話をします。日本のＲＧＢ２１ピンと欧州のＳＣＡＲＴは、形が同じでピン配置が違います。挿すと機器が壊れることがある。中古で買った２１ピンケーブルを「形が合うから」で挿さないでください。

あと、今のテレビは地上デジタルのチューナーしか持っていないので、ファミコンのアナログＲＦは物理的に受けられません。実機が直結できない理由はこれ。１９９３年１２月１日に出たＡＶ仕様のファミコン（僕が生まれる４年前）で、ようやくコンポジット出力になりました。

マルチＡＶ端子の落とし穴

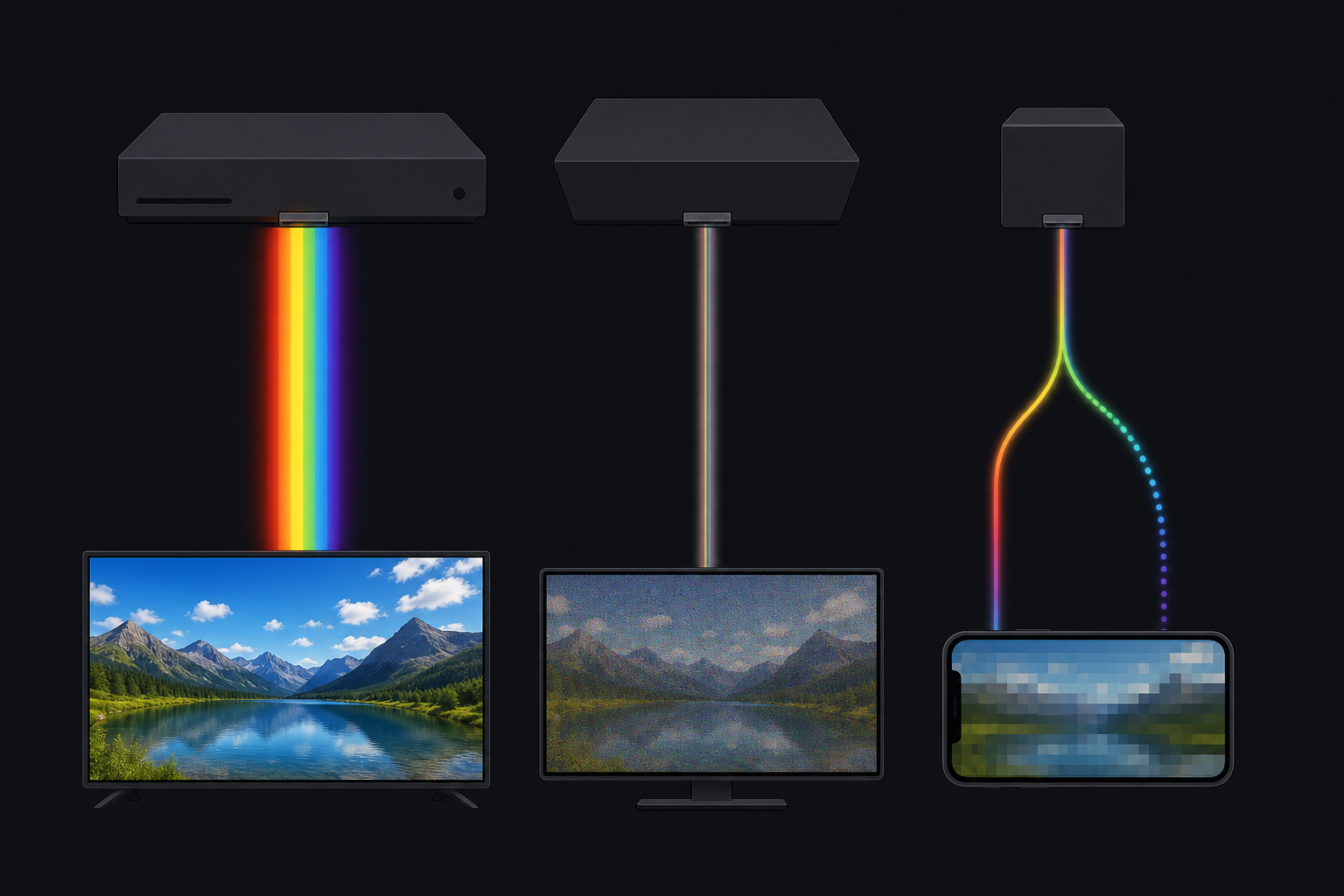

スーパーファミコン、NINTENDO64（１９９６年６月２３日＝生まれる１年前）、ゲームキューブ（２００１年９月１４日＝僕が３歳）は、映像出力の端子の形が共通です。ケーブルは物理的に挿さります。

ところが、出せる信号は機種でぜんぜん違う。

• スーパーファミコンはＲＧＢが出せる
• NINTENDO64は基本的にＲＧＢが出ず、コンポジットかＳ端子まで
• ゲームキューブのデジタルＡＶ出力（Ｄ端子）は初期型のDOL-001だけ。後期のDOL-101では省かれています

挿さる＝最高画質で出る、ではない。中古でケーブルを買う前に、ここだけ。プレイステーション系のＡＶマルチは、また別の形です。

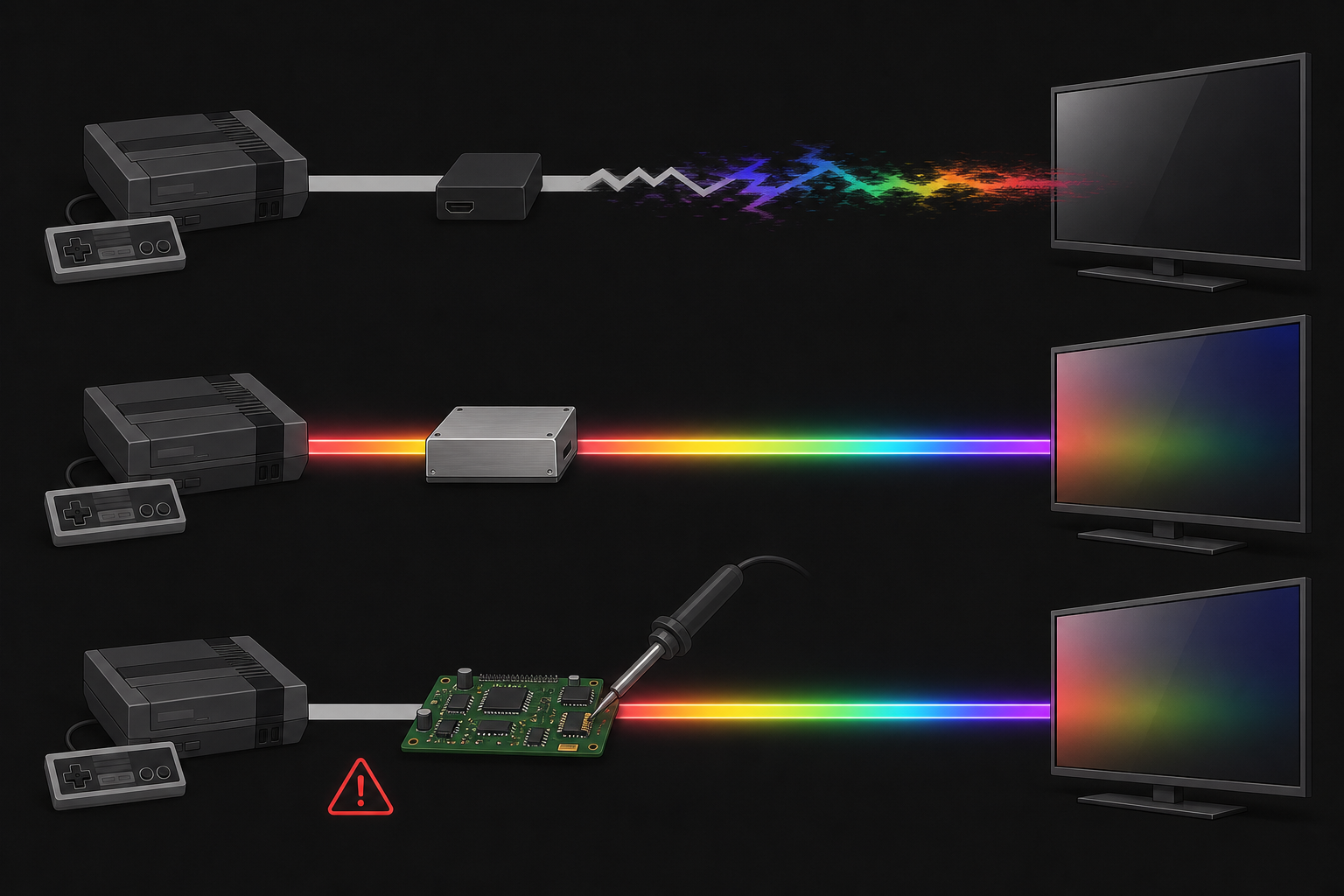

ＨＤＭＩしか無いテレビで、どうするか

道は三つあります。

• （Ａ）安価なＡＶ→ＨＤＭＩ変換器。数千円で手軽。ただし240pを480iと誤認して縞が出たり、色が崩れたり、映らないことがあります。遅延も数フレーム乗る。動きの少ないＲＰＧなら実用、アクションは厳しいです。安いから悪いという話ではなく、向き不向き
• （Ｂ）専用アップスケーラ。ＯＳＳＣやRetroTINKなど。240pを整数倍で引き伸ばしてＨＤＭＩにするので、遅延が小さい。ＲＧＢ２１ピンや色差の入力を持つ機種なら、上流から底上げできます。Framemeister（XRGB-mini）は生産終了で中古相場が高い。金額は水物なので書きません
• （Ｃ）本体のＨＤＭＩ改造。基板からデジタル信号を取り出すやり方です。分解と精密なはんだ付けが要って、失敗すると本体が死にます。自分の持ち物に対して自己責任で、が大前提。はんだごてを買う前に、一度相談してほしいところ

現場で効く、細かい話

• テレビのゲームモードは必ず入れる。余計な画質補正が切れて、遅延が減ります
• 変換器はテレビのＨＤＭＩ入力との相性で、映る映らないが変わります。別の入力端子に挿し替えるだけで映ることがある
• ＡＣアダプタの極性に注意。当時の据置機にはセンターマイナスのものがあり（ファミコン用のHVC-002など）、形が合う汎用アダプタを挿すと壊れます。極性の表示を必ず見てください
• 音は映像と別の経路になりがち。テレビのＡＲＣ設定やサウンドバーのせいで、音だけ出ない事故がよくあります

機種別・今のテレビへの現実解

映らない原因、切り分けは店でできます

本体なのか、ケーブルなのか、テレビ側なのか。この三つのどれかを当てるのが一番しんどい作業なんですよ。持ち込んでもらえれば、映像が出ない据置機の修理も、端子や電源ジャックの判定も見られます。現行機ならPS修理やSwitch修理のページもどうぞ。

繋げないまま眠っている本体やソフト、純正のケーブル類はスマホ買取から査定できます。ＲＧＢ２１ピンやＤ端子のケーブルは、欲しい人が意外といるんです。

で、この端子の世代交代、他人事じゃないんですよね。スマホの充電口がLightningからＵＳＢ-Ｃへ変わったのと、構図はまったく同じ。十年経てば今の当たり前も「変換器いりますね」になります。差し込み口がゆるい、認識しない。そんな相談は修理料金表からどうぞ。

９月の据置編は、ここまで。一か月おつきあいありがとうございました(＾＾) １０月も続けます。
