こんにちは！スマホ１１９で専務をしています、富村レオです(＾＾)

今日は、電源は入っているのに、テレビが真っ暗か「信号なし」のとき。スポーツの日の据置図鑑㉔、PlayStation 5です。急ぐ方は④の手順からどうぞ。

９月最後の今のテレビに昔のゲーム機を映す回は「形が合わない」話でした。今回はその先、挿し口そのものが壊れる話です。

①あの頃 — ２０２０年１１月、コロナの年に

発売は２０２０年１１月１２日。発売時の価格は、ディスクドライブ付きが49,980円＋税、デジタル・エディションが39,980円＋税でした。

３月２４日に東京五輪・パラリンピックの延期が決まった、コロナの年です。

僕はこのとき２２歳で、もうスマホ１１９で働いていました。昔の名機じゃなく、同じ時代の現役機です。

②遊んでた — 最初から入っていた主人公

思い出話は書けないので、今見て「この機械らしい」３本を。

• ASTRO's PLAYROOM。本体に最初から入っているアクションゲーム。主人公はロボットのアストロです
• ファイナルファンタジーXVI（２０２３年６月２２日）。召喚獣を宿す者たちの過酷な運命を描く、FF本編１６作目のアクションRPG。同梱版のPS5も同じ日に出ました
• アストロボット（２０２４年９月６日）。ASTRO's PLAYROOMの正統進化作で、宇宙で散り散りになった仲間を救い出す3Dアクション。２０２４年のゲーム・オブ・ザ・イヤー受賞作です

最初から入っていたソフトの主人公が、４年後には年間の主役。好きなんですよね、こういう話(＾＾)

③開けてみる — メーカーが自分で開けて見せた

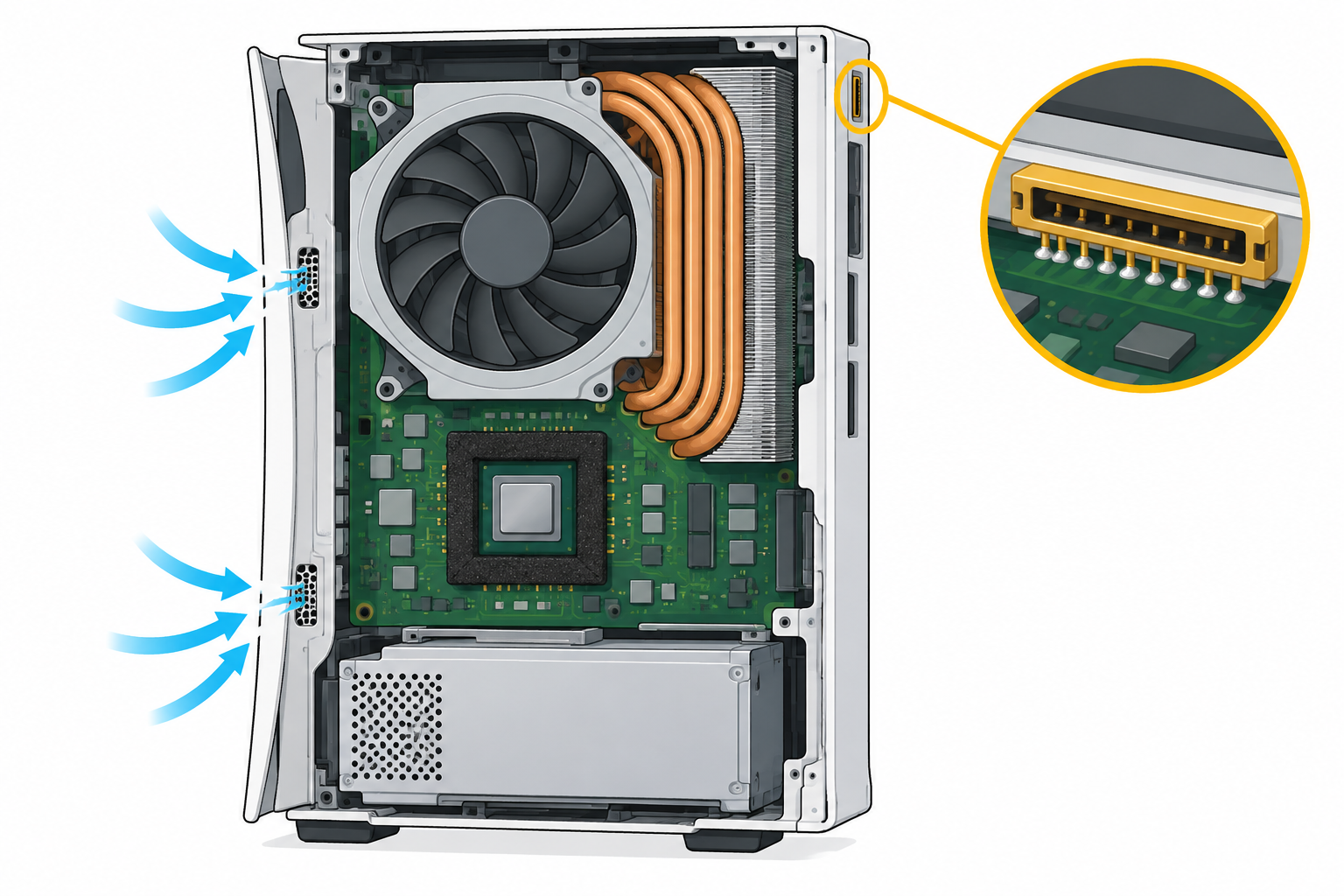

僕が開けた話ではなく、２０２０年１０月７日の公式の分解映像と、設計者のインタビューから。初期型CFI-1000の中身です。

• 大きなファンをゆっくり回して静かにする考え方
• チップと冷却部品のあいだに液体金属。電気を通すので、周りをスポンジのような材料で囲って漏れを防いでいる
• 背面にHDMI 2.1の出力端子

そして今日の主役。初期型（CFI-1000〜1200）のHDMI端子は基板にはんだ付けされた部品で、取り付けにははんだ付けと基板修理の技術が要ります（iFixitの部品ページより）。新型のCFI-2000やPS5 Pro（CFI-7000）も同じ作りかは、僕はまだ確かめられていません。

④今、壊れるとこ — 映らないのは、ケーブルか差込口か

まず電源ランプ。白く点灯していれば、PS5は正常に起動しています（公式）。映像だけがテレビに届いていない状態です。

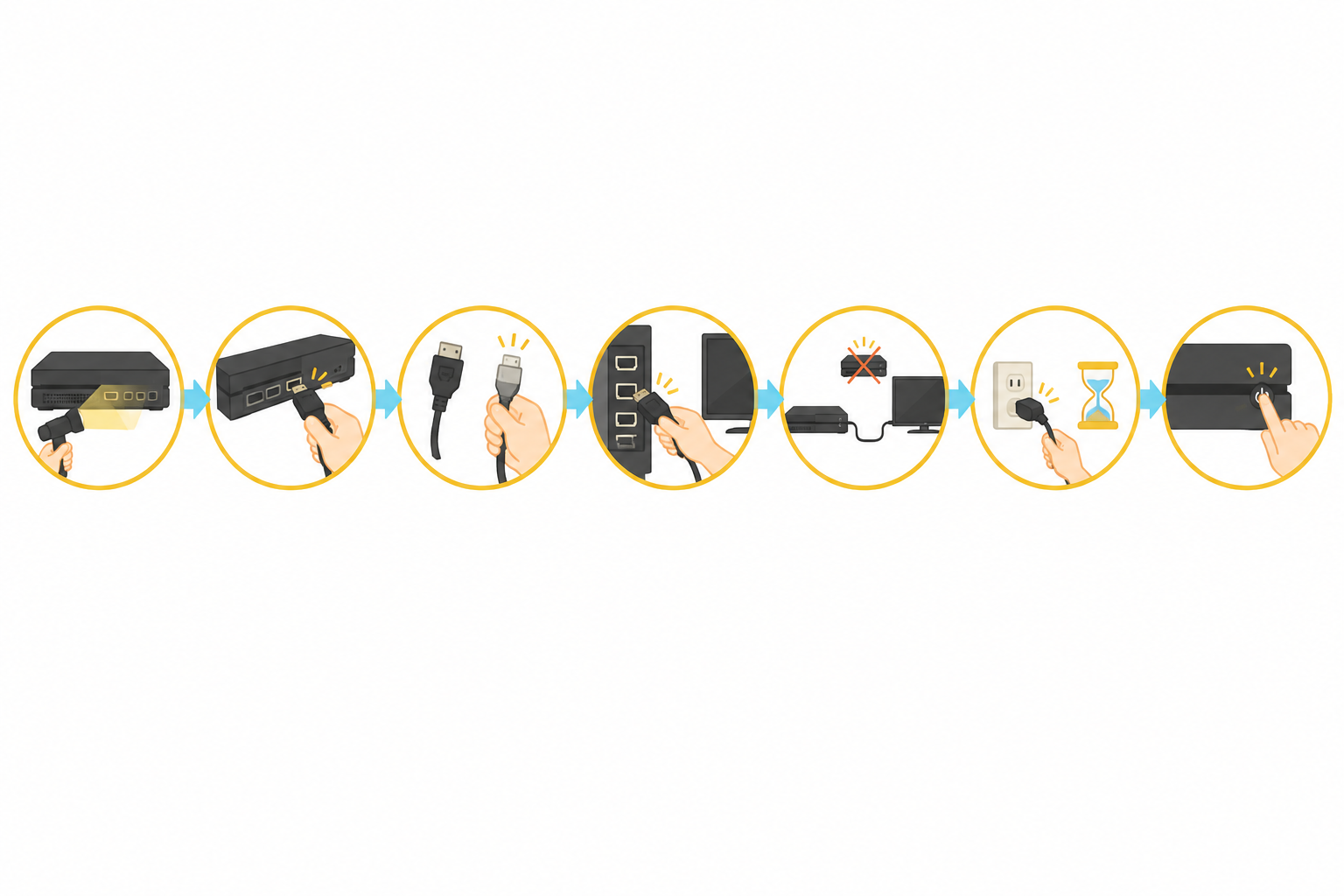

ケーブルを抜いたら、挿し直す前にひとつだけ。差込口を明かりでのぞいてください。奥で見えにくいなら、電源を切ってランプが消えてから、プラグとケーブルを抜いて手前へ。ランプが点いている間は動かさないで。中のピンが曲がっていたら、挿し直さずにお店へ。

ピンがまっすぐなら、本体のせいとはまだ限りません。公式の切り分けはこの順番。

1. HDMIケーブルを挿し直す
2. 別のHDMIケーブルで試す。付属以外なら付属のものに戻す
3. テレビの別の入力、別のテレビで試す
4. AVアンプなどを外して、テレビに直結
5. テレビのコンセントを抜いて５分以上。テレビのソフトも最新に
6. セーフモードで「映像出力を変更」→「HDCPモードを変更」→「HDCP1.4のみ」

セーフモードは、電源ボタンを３秒押して電源を切り、もう一度押し続けて２回目のビープ音（１回目から７秒後）で離します。コントローラーはUSBケーブルでつないでPSボタン。初期化など、ほかの項目は選ばないでください。

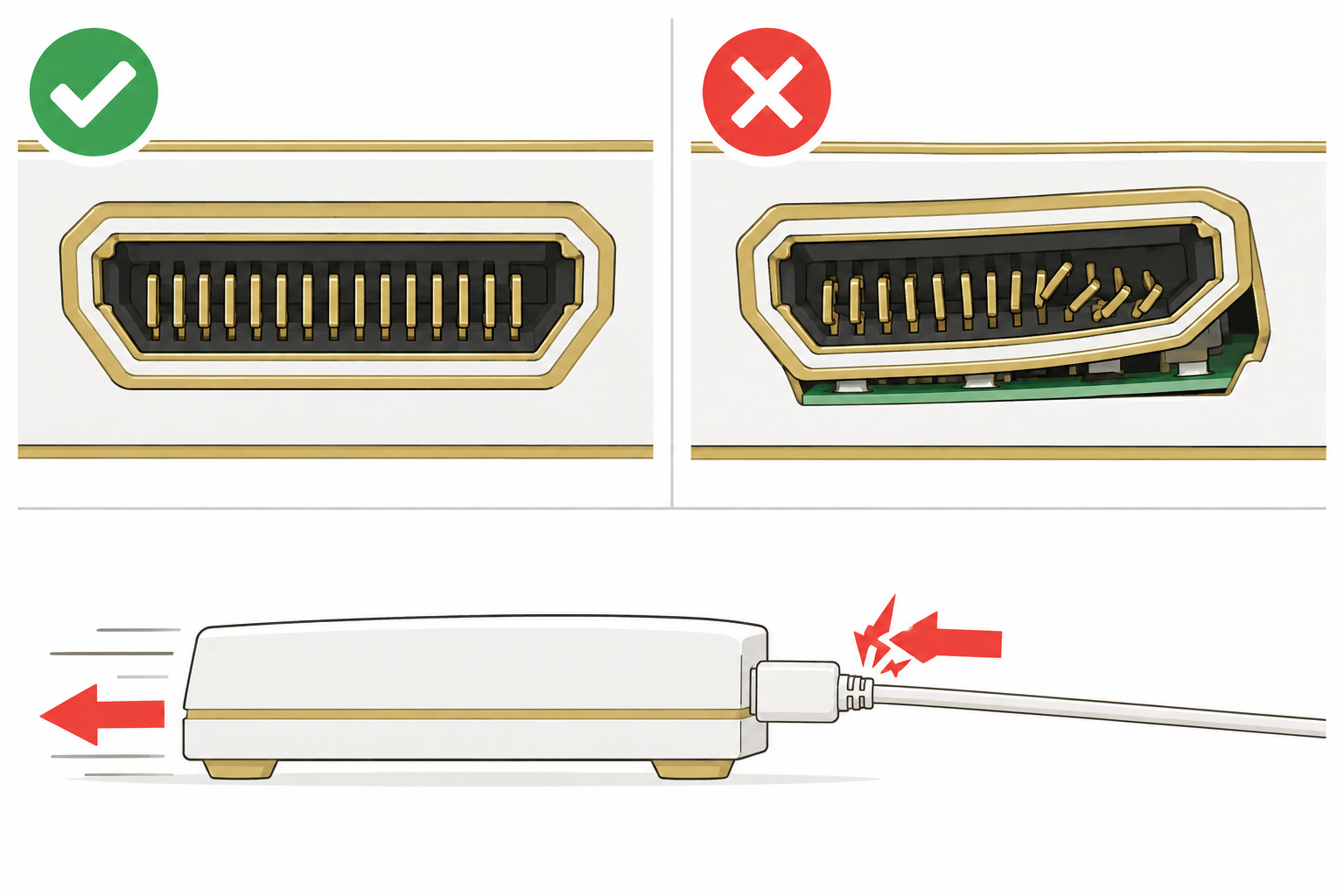

全部だめなら、差込口を疑います。うちのPS修理のページにも「ケーブルを替えてもダメなときは、本体の差込口の中でピンが折れていることがあります」とあります。中のピンが曲がる・欠ける、端子ごと基板からはがれる、ということもあります。

HDMI端子は背面にあって、ケーブルが後ろへ飛び出す形。テレビ台の奥で強く曲がっていたり、本体を持ち上げると引っぱられたり。心当たり、ありませんか。

基板修理の業者さんの解説では、いちばん多い原因は「ケーブルを挿したまま本体を動かした・引っかけた」。ショートなどでHDMIの信号を整えるチップまで傷むことがある、とも。

なので、これはやらないでください。

• 曲がったピンを、ピンセットや針で起こす
• 変形した差込口に、何度も挿し直す（同じ解説いわく、直す範囲が広がる）
• 自分ではんだ付けする
• 上カバーより奥を開ける（公式：分解の痕跡があると、修理・交換を断る場合がある）

お店のPS5の修理メニューにはHDMI端子交換があります。初期型（CFI-1000〜1200）より後の型は、受けられるかを先に確かめたいので、型番を伝えてください。分からなければ本体ごと見せてもらえれば大丈夫です。お見積りまでは無料、直せなかったら修理代はいただきません。

HDMI端子の交換なら本体のデータはそのまま、と店のページにもあります。「映らない＝本体の寿命」とはかぎらないんです。

⑤改造メモ — 現行機は、いじらずに守る

現行機なので改造はせず（保証が残っていれば、まずメーカーへ）、公式の「壊さない」メモを。

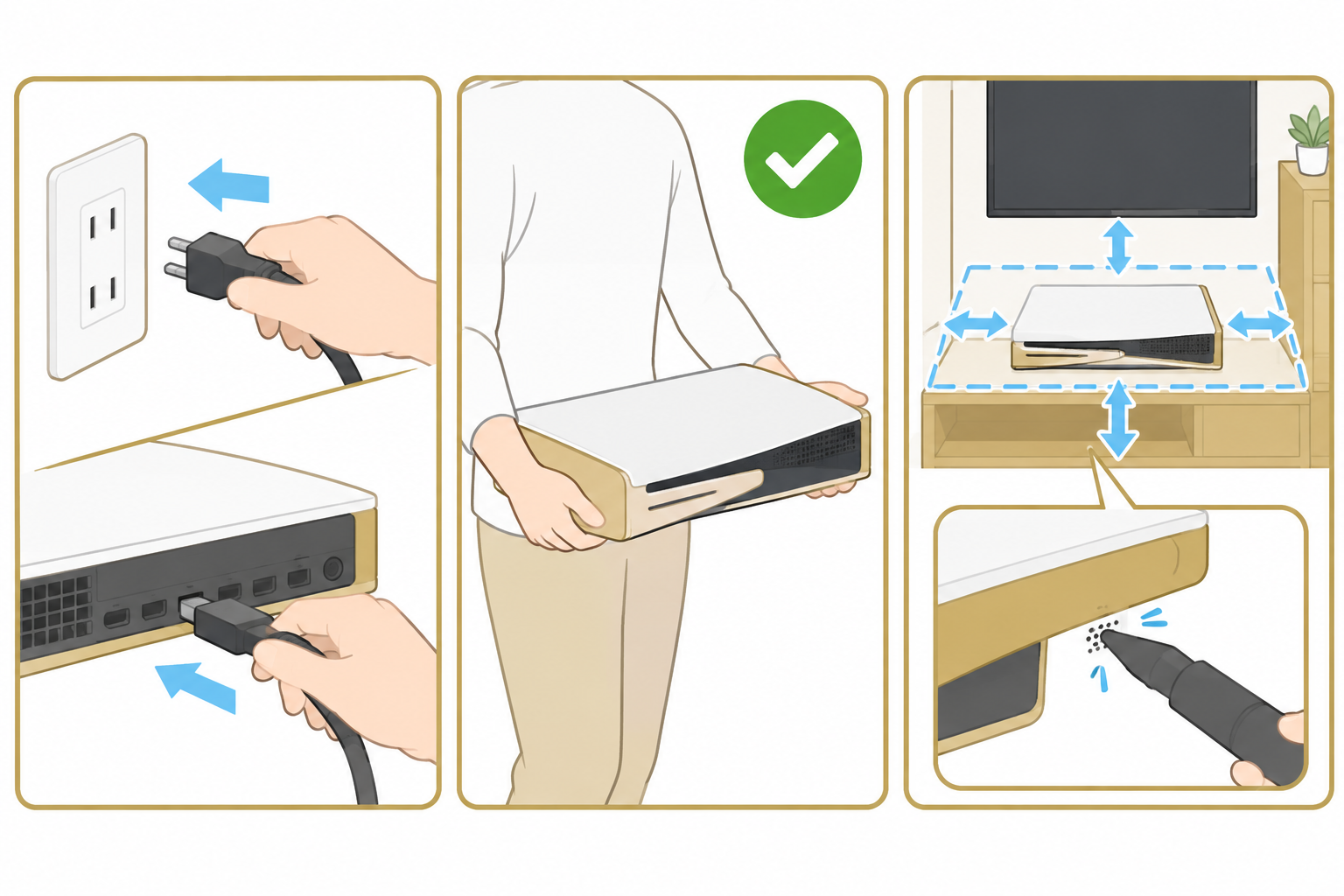

• 動かす前に、電源プラグを抜いてケーブル類を外す。今日いちばん伝えたい一文です
• 電源ランプが点灯・点滅中は、動かさない・置き方を変えない
• HDMIケーブルは付属のものを使う。周りは10cm以上空ける
• ほこりは、プラグを抜いて公式の手順どおりに上カバーを外し、外した所の２つの穴（ダストキャッチャー）を掃除機で吸う

上カバーより奥は開けないでください。中の液体金属は電気を通すので、基板に付くとショートの原因になります。

差込口の話は、今のスマホも同じです

差込口って、機械の中でいちばん「外」とつながっている場所なんですよね。挿さっているあいだ、ずっと外から力を受けている。

スマホの充電口も同じです。挿したまま寝転んで使う、充電しながら引っぱる。差し込みがゆるい、角度で充電されない、も「挿し口」の話。傷みやすいのは、たぶん人の手がかかる所なんです。

PS5の相談はPS修理、スマホの料金の目安は修理料金表からどうぞ(＾＾)

次回はパソコン編の２台目、X68000。電源とコンデンサの話です。
