こんにちは、専務の富村レオです(＾＾)

改造図鑑、第１６回。ここからは任天堂・ソニー以外の機種に入ります。

まずはゲームギア。セガが出した携帯ゲーム機です。

この機種、レトロゲーム界隈ではある一点で有名なんですよ。

「コンデンサを全部替えないと動かない」

１９９０年、先にカラーをやった機種

発売は１９９０年１０月６日。価格は１９，８００円。

僕が生まれる７年前です。当然、リアルタイムでは知りません。

ここで思い出してほしいんですが、この連載の第１回で書いた初代ゲームボーイは１９８９年で、画面はあの苔色のモノクロでした。

そのわずか１年半後に、ゲームギアはフルカラーのバックライト付き液晶を載せてきたんです。

• 4096色中32色を同時表示
• バックライト内蔵で暗くても見える
• 横持ちスタイル（GBAより10年早い）
• 別売チューナーでテレビが見られた

スペックだけ見たら、圧倒的にゲームギアの勝ちです。

なのに、勝てませんでした

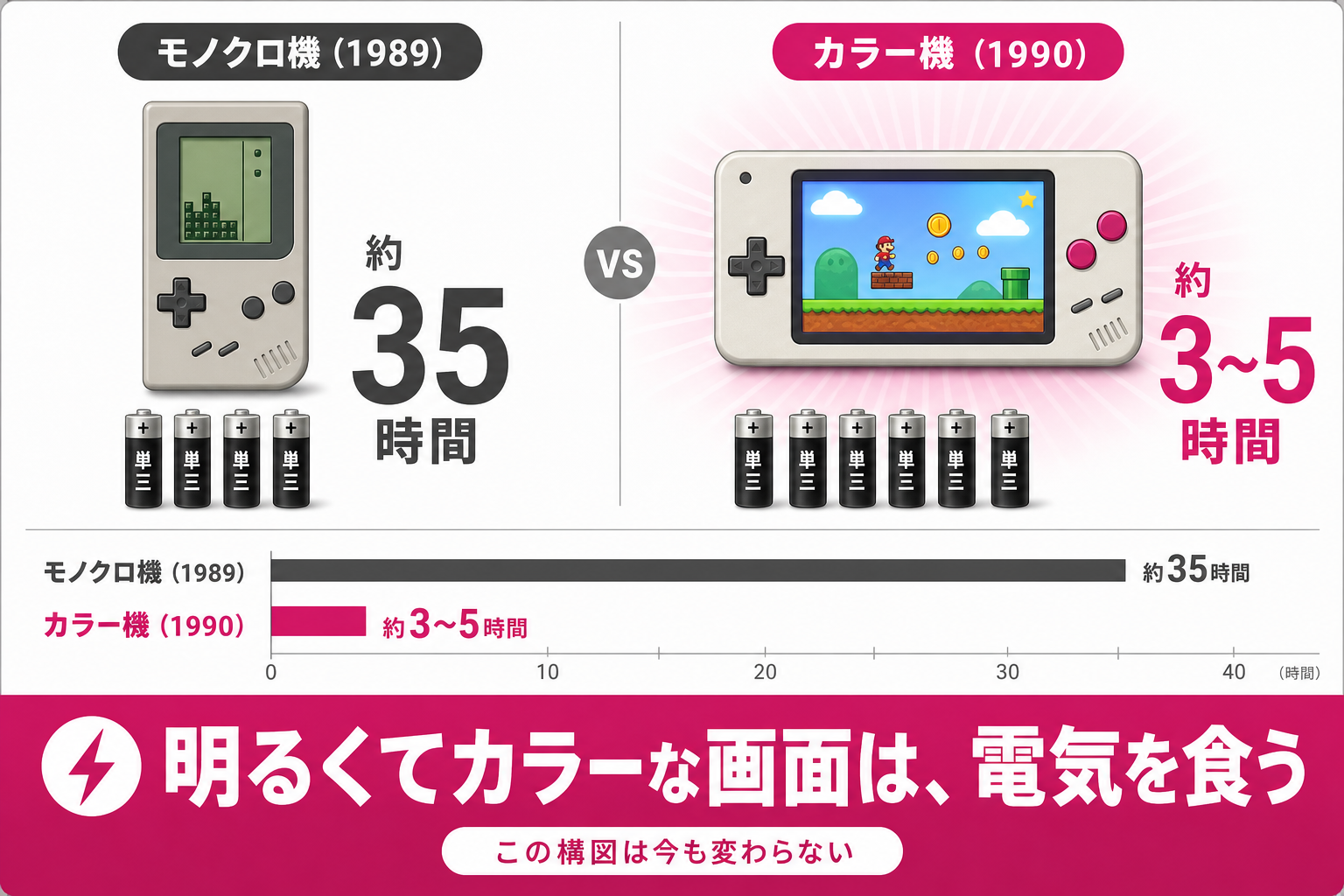

理由もはっきりしています。電池です。

ゲームギアは単三電池６本を使って、もつのは約3〜5時間。

初代ゲームボーイは単三4本で約35時間でした。

桁が違います。当時、子どもが自分の小遣いで電池を買うことを考えたら、これは致命的でした。

カラーで明るい画面は電気を食う。GBAの回で書いた話とまったく同じ構図が、１０年前にもう起きていたわけです。

本題：なぜコンデンサを全部替えるのか

ここからが今日のメインです。修理の話としては、この連載でいちばん技術的かもしれません。

コンデンサって何をしているのか

基板の上に立っている、円筒形の部品です。銀色や黒色の小さな缶みたいなやつ。

ざっくり言うと、電気を一時的にためて、ならす部品です。

電源から来る電気って、実はきれいな一定の流れじゃないんですよ。細かく揺れている。その揺れをコンデンサが吸収して、なめらかにしてくれています。

音を出す回路にも使われていて、ここが弱ると音が出ない・ノイズが乗るという症状になります。

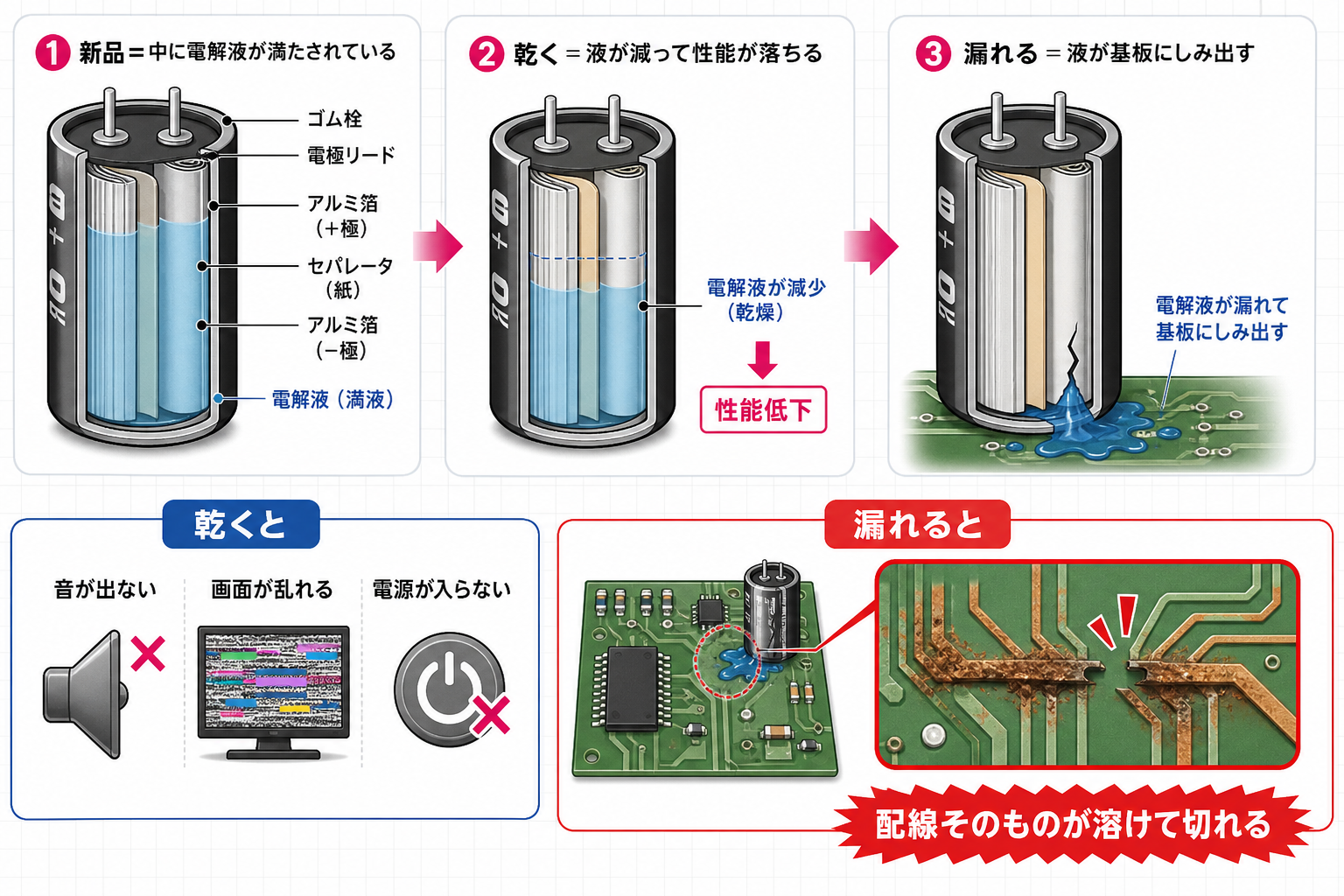

そして、電解コンデンサには寿命がある

問題はここです。

この時代に使われていた電解コンデンサという種類は、中に電解液という液体が入っています。

液体です。ということは、時間が経つと乾きます。あるいは漏れます。

• 乾く → 電気をためる能力が落ちる → 音が出ない、画面が乱れる、電源が入らない
• 漏れる → 漏れた液が基板を腐食させる

この2つ目が本当に厄介で、放っておくと基板の配線そのものが溶けて切れます。

ゲームギアが特にひどい理由

実は、この時代の機械はどれもコンデンサを積んでいます。ではなぜゲームギアだけ有名なのか。

理由はいくつか言われています。

• 数が多い（バックライトや音声の回路で、たくさん使っている）
• 使われた部品の当たり外れがあった
• 本体の中が密集していて熱がこもりやすい。熱はコンデンサの寿命を縮めます

結果、３０年経った今、ほぼ全部の個体で交換が必要という状態になっています。

だからレトロゲーム好きの間では、「ゲームギアを買ったら、まずコンデンサ交換」が常識になっているんです。

これ、今の機械でも起きます

「昔の話でしょ」と思うかもしれませんが、そうでもないんですよ。

電解コンデンサは今も使われています。とくに電源まわり。

うちの店に来る修理でも、

• テレビが映らない（電源基板のコンデンサ）
• パソコンが起動しない（マザーボードのコンデンサ）
• 充電器から異音がする

このあたりは、コンデンサが原因のことがあります。頭が膨らんでいたら、ほぼ確定です。

パソコン・家電修理でも、これは定番の故障です。

スマホは小型の別種類（セラミック等）が主流なので同じ形では起きにくいですが、「部品には寿命がある」という原則は変わりません。

作業としては、どうなのか

正直に書きます。数は多いけど、作業自体は単純です。

やることは、

1. 古いコンデンサを、はんだを溶かして外す
2. 基板に残ったはんだと、漏れた液を掃除する
3. 新しいコンデンサを、向きを合わせて付ける

これを、２０個も３０個も繰り返すだけ。

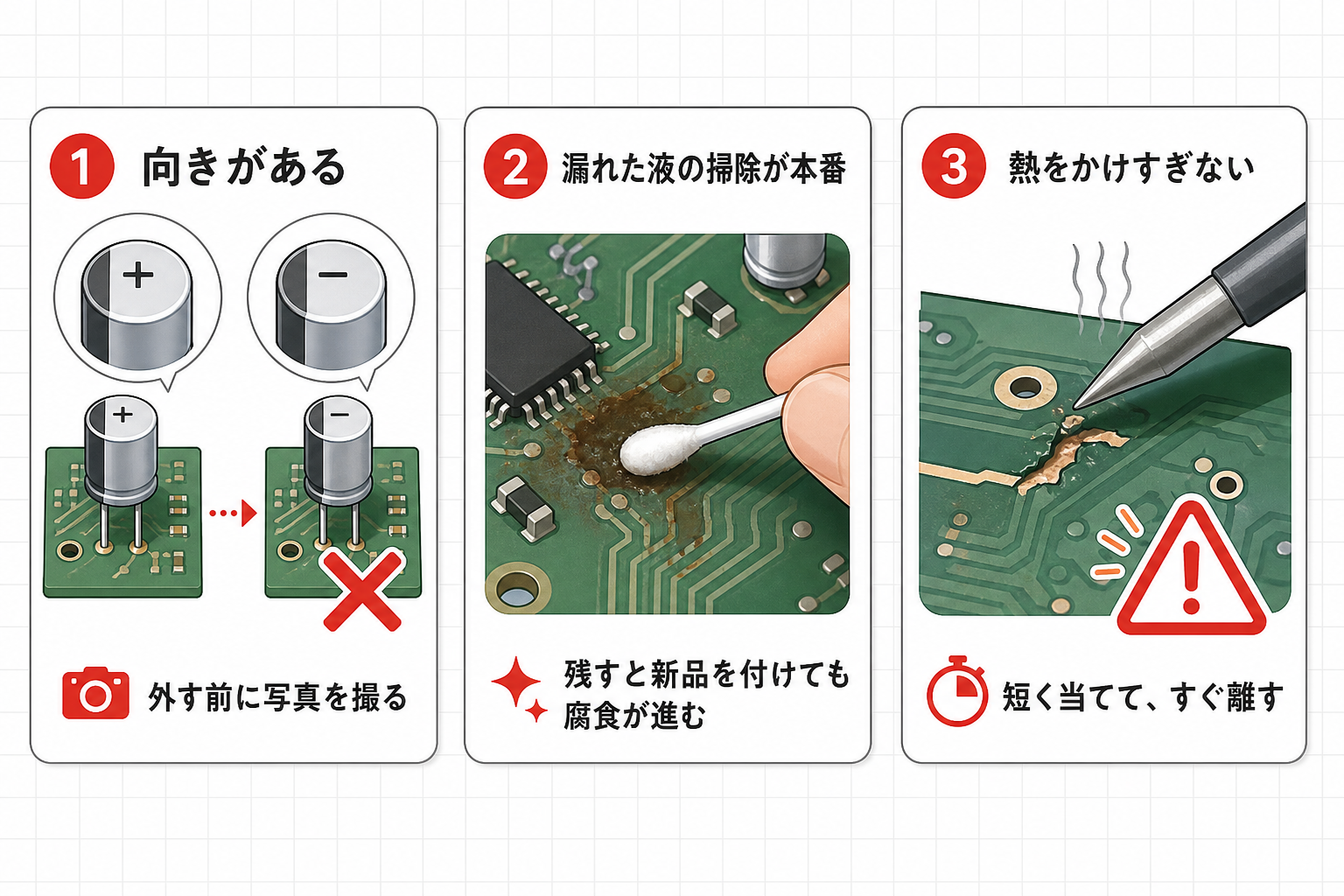

ただし、注意点が3つあります。

１．向きがある

電解コンデンサにはプラスとマイナスがあります。逆に付けると動きません。最悪、破裂します。

外す前に写真を撮る。この連載で何度も書いていることですが、ここでも同じです。

２．漏れた液の掃除が本番

実は、部品交換よりこっちのほうが大事です。

漏れた電解液が残っていると、新しい部品を付けてもそこから腐食が進みます。

これ、第１回で書いた電池の液漏れと、やっていることはまったく同じなんですよ。腐食を落として、通電を取り戻す。

３．熱をかけすぎない

３０年前の基板は、配線パターンが熱で剥がれやすいです。

はんだごてを当てっぱなしにすると、部品と一緒に基板の配線を引き剥がしてしまう。こうなると難易度が跳ね上がります。

短く当てて、すぐ離す。 ここは経験が要ります。

正直、これは入門向けではありません

この連載では「まずここから」という順番を毎回書いてきました。

ゲームギアについては、はんだ付けが必須なので、いきなりは厳しいです。

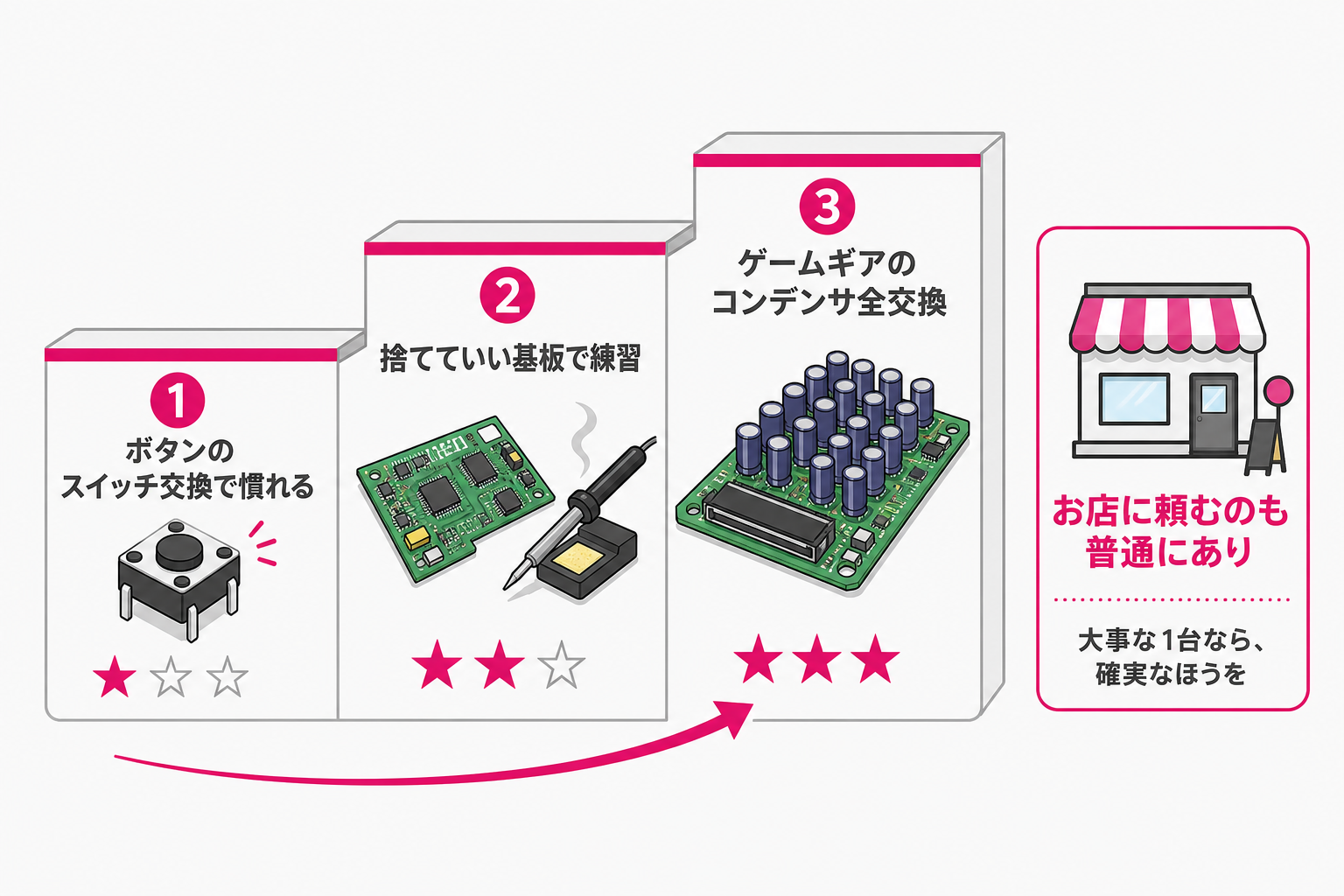

もし挑戦したいなら、

• まずGBAのボタン交換あたりで、はんだに慣れる
• 練習用の捨ててもいい基板で、外して付けるを繰り返す
• そのうえで、ゲームギアへ

という順番をおすすめします。

あるいは、お店に頼むのも普通にありです。うちみたいな修理屋でも、こういう相談は受けています。

「自分でやるのが偉い」わけじゃないので(＾＾) 大事な１台なら、確実なほうを選んでください。

負けた機械が残してくれるもの

最後に。

ゲームギアは、前回のPSP goと同じで勝てなかった機械です。

技術は先を行っていました。カラーも、バックライトも、横持ちも、全部あとの機種がやることを１０年早くやっている。

足りなかったのは、電池の技術でした。

やりたいことに対して、時代の電池が追いついていなかった。それだけなんですよ。

今、僕らのスマホがあれだけの画面を１日もたせられるのは、電池と省電力の技術が３０年ぶんかけて進んだからです。

ゲームギアを開けるたびに、「早すぎた機械」がどれだけ苦労したかを見せられている気がします。

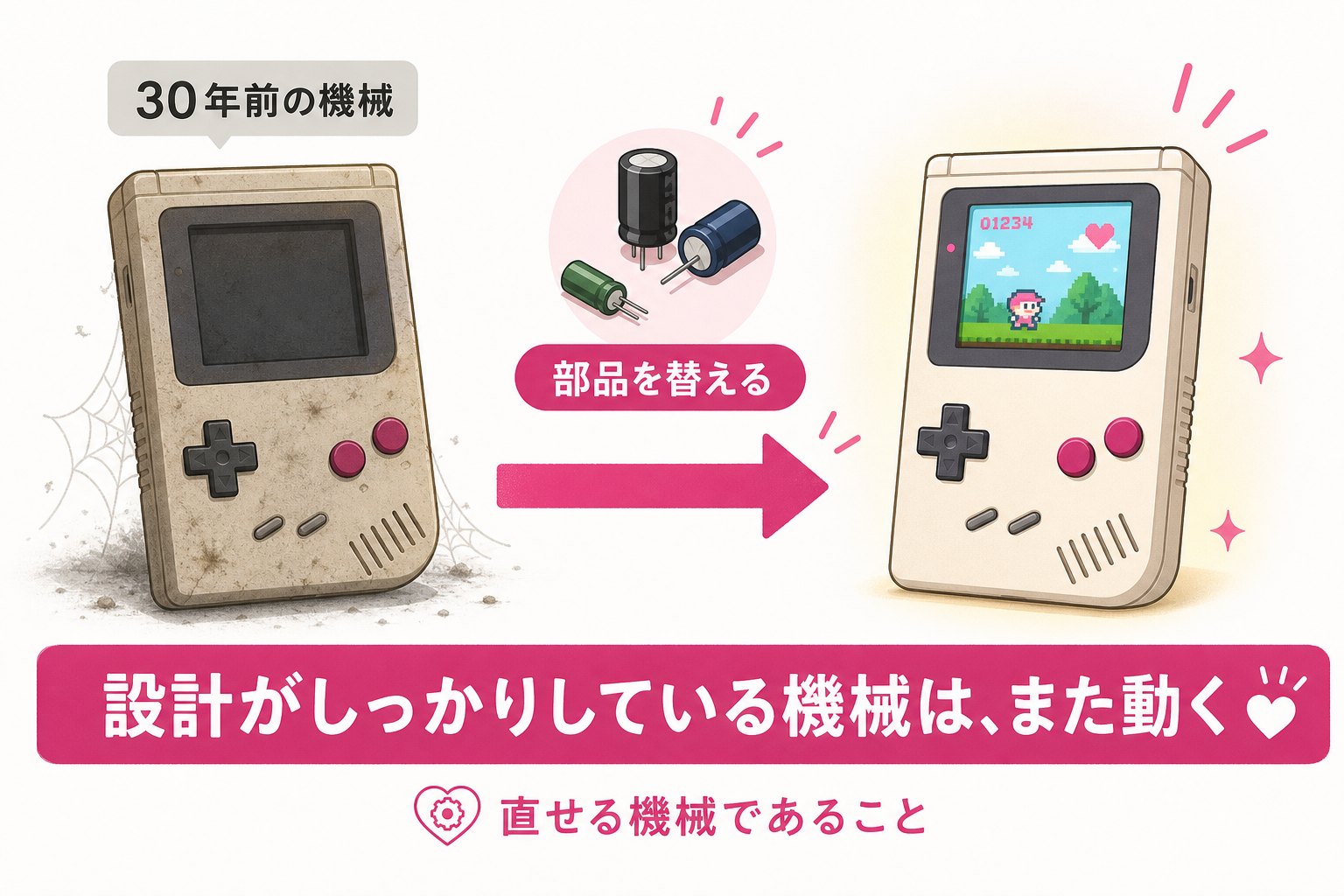

そして３０年後の今、コンデンサを替えればちゃんとまた動く。これがすごいと思うんですよ。

設計がしっかりしている機械は、部品さえ替えれば生き返る。直せる機械なんです。

スマホ１１９では、ゲーム機の修理・買取もやっています。押し入れの古い機械、音が出ない・画面が乱れるなら、まだ直る可能性があります(＾＾)

次回はワンダースワンとネオジオポケット。同じ時代に戦った、他社の意欲作たちです。
