こんにちは、専務の富村レオです(＾＾)

据置図鑑の第４回。今日はPCエンジンです。

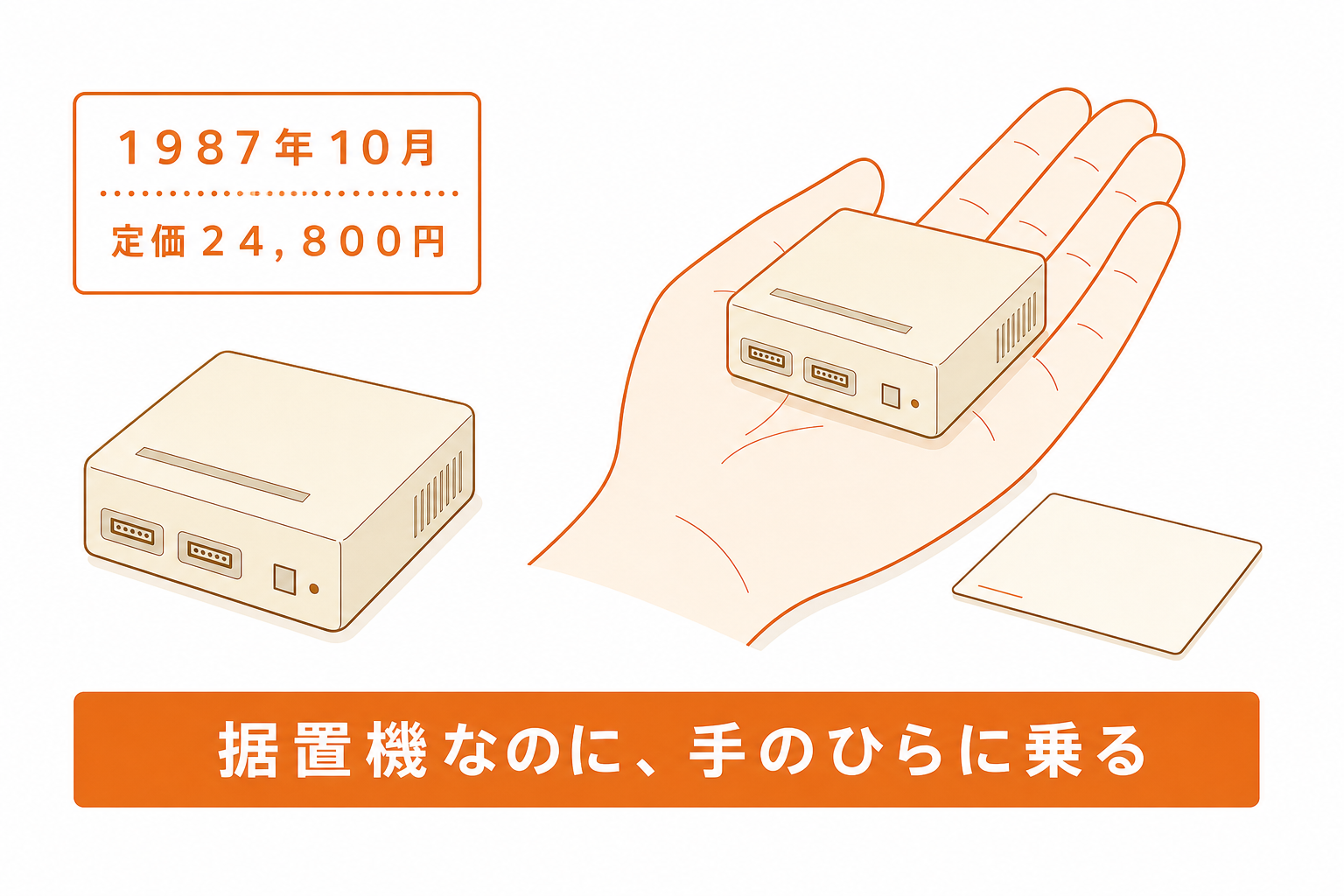

この機械、初めて実物を持ったとき「軽っ」って声が出ました。手のひらに乗るんですよ、据置機なのに。当時これより小さい据置機を、僕は知りません。

ただ、修理屋としては手放しで褒められない事情もありまして。そこも含めて書きます。

①あの頃 — １９８７年、２４，８００円

発売は１９８７年１０月３０日、定価２４，８００円。消費税の前なので、これも税込・税別の別はありません。

昨日書いたマークIIIが１５，０００円ですから、なかなか強気の値付けです。それでも売れたのは、中身が本気だったからだと思います。

僕が生まれる１０年前。据置編に入ってから、ずっとこの調子です(笑)

②遊んでた — ３本だけ挙げます

• R-TYPE（１９８７）— アーケードの横シューティングを、前編・後編の２本のカードに分けて移植。容量が足りないなら２本に割ればいい、という力技。当時この再現度は衝撃だったそうです
• 天外魔境II 卍MARU（１９９２・CD-ROM²）— 和風ＲＰＧにフルボイスとアニメを載せた一本。ＣＤの容量ってこう使うのか、を見せつけました
• ボンバーマン（１９９０）— マルチタップで５人同時対戦。１台のまわりに５人集まれる、というのがこの機械の武器でした

５人同時、地味にすごいことなんです。当時のゲームは、みんなで集まって遊ぶものでしたから。テレビ１台と本体１台で、５人ぶんの居場所を作る。設計思想が明るいんですよね。

③開けてみる — 贅肉が無い

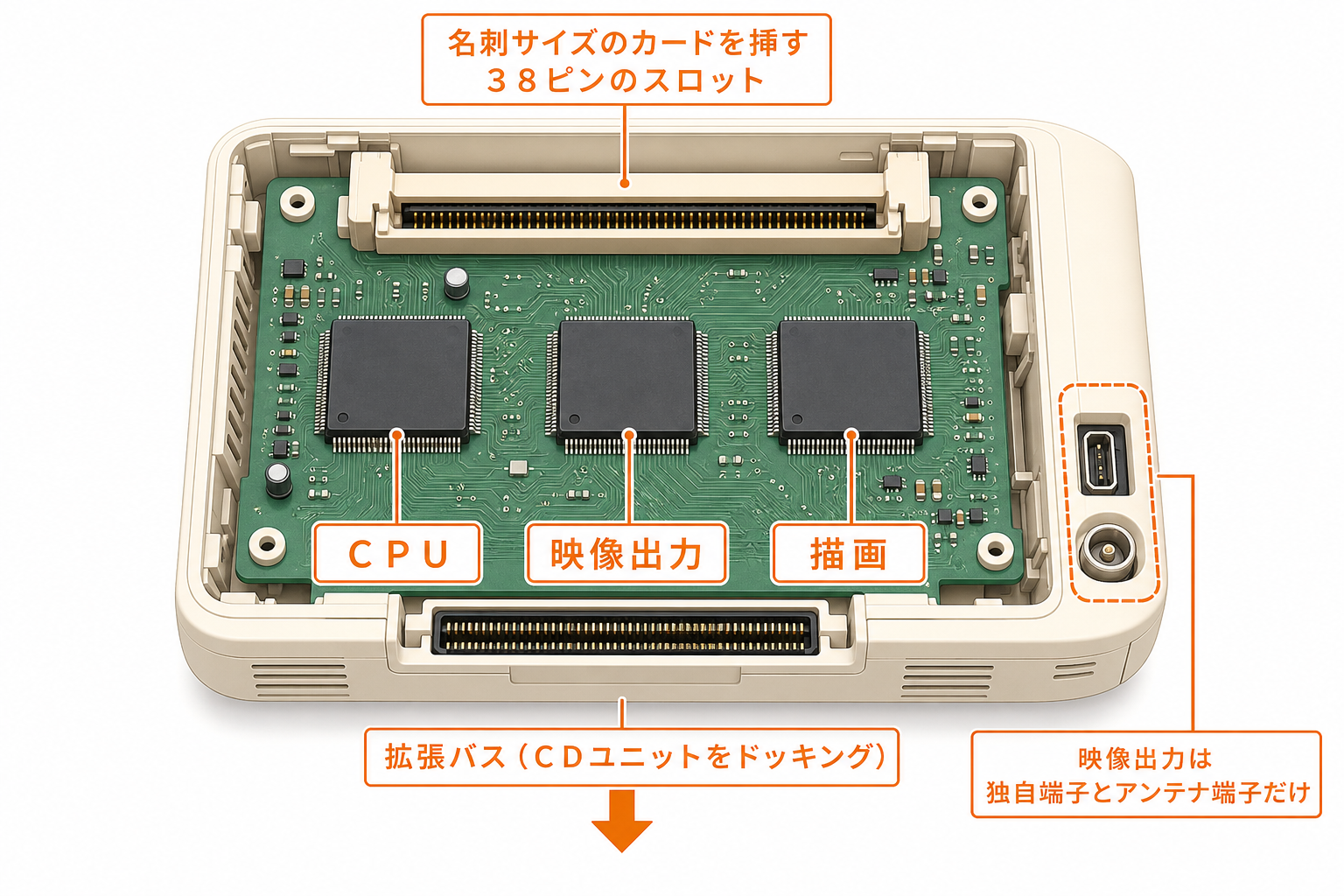

中身は本当にシンプルです。ＣＰＵのHuC6280、映像出力のHuC6260、描画のHuC6270。基本、この３つだけ。

ソフトは名刺サイズの「HuCARD」で、受けは３８ピンのカードスロット。底面には拡張バスがあって、ここにCD-ROM²ユニットをドッキングさせます。小さい本体に、あとから機能を足していく設計ですね。

映像出力は独自のＤＩＮ端子とＲＦ。電源は外部ＡＣアダプタ。

そして、この系統の最大の特徴。表面実装（ＳＭＤ）の電解コンデンサを多用していることです。特にCD-ROM²やDuo系。……はい、ここが今日の本題です。

④今、壊れるとこ — 液漏れとの時間勝負

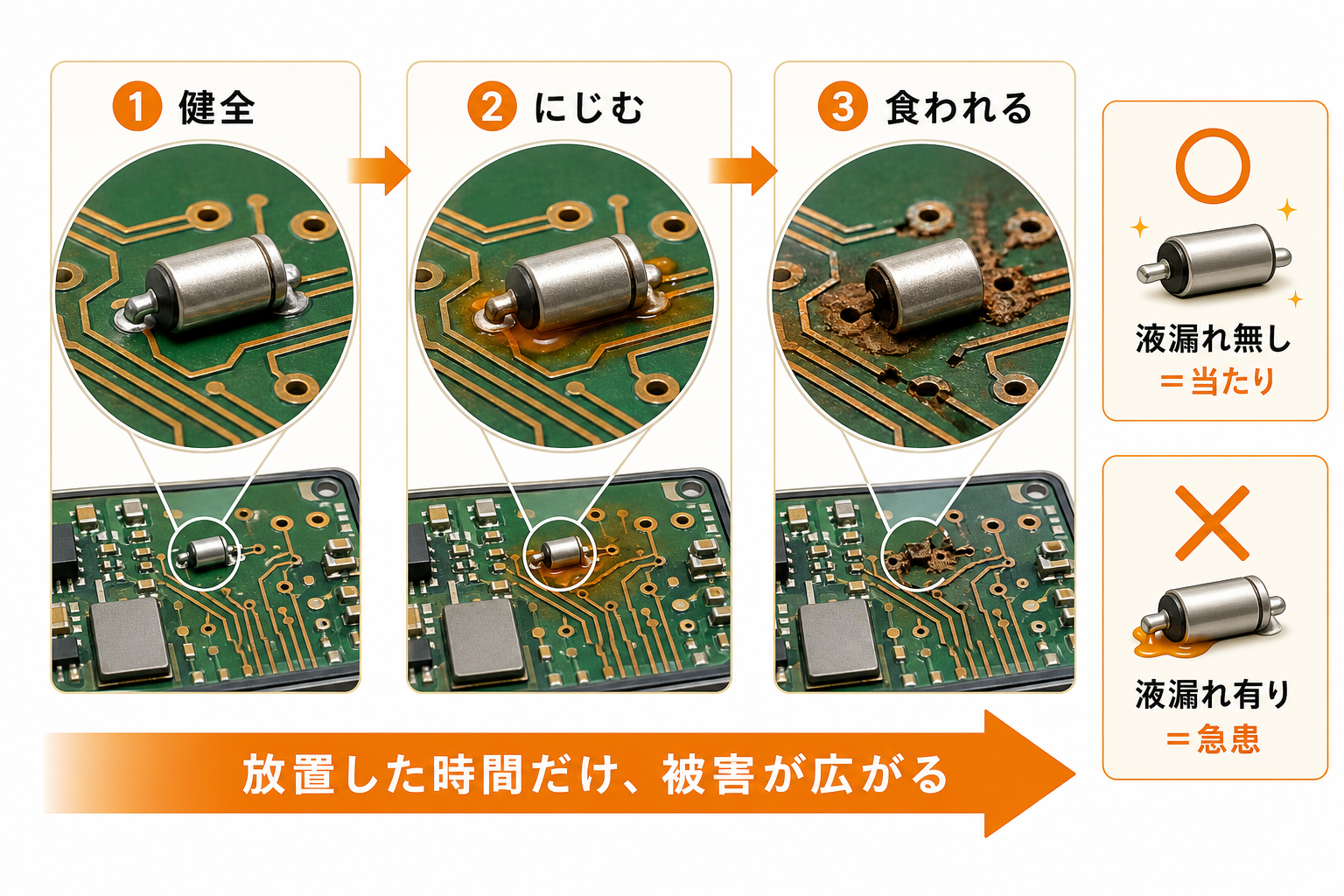

表面実装のコンデンサが、漏れます。

足の生えた普通のコンデンサと違って、こいつは基板にぺたっと寝ているんですよ。だから漏れた電解液が、そのまま基板の上に広がる。パターンとスルーホールを、じわじわ腐食させていく。

出てくる症状はこのあたりです。

• 音が出ない
• 大きなノイズが乗る
• そもそも起動しない

やっかいなのは、放置した時間だけ被害が広がること。配線が食い切られてしまうと、コンデンサを替えても直りません。切れた配線を１本ずつ引き直す作業になります。

なので僕は、この機種を「開けて液漏れが無ければ当たり、あれば急患」と呼んでいます。急患です、本当に。

ほかにも、CD-ROM²やDuo系だと光学ピックアップの劣化と、ドライブのギアやトレイの樹脂割れが重なってきます。HuCARDスロットの接点酸化で「カードを認識しない」も定番。あと出力がＤＩＮとＲＦしかないので、直しても今のテレビに繋ぐ一手間が要ります。

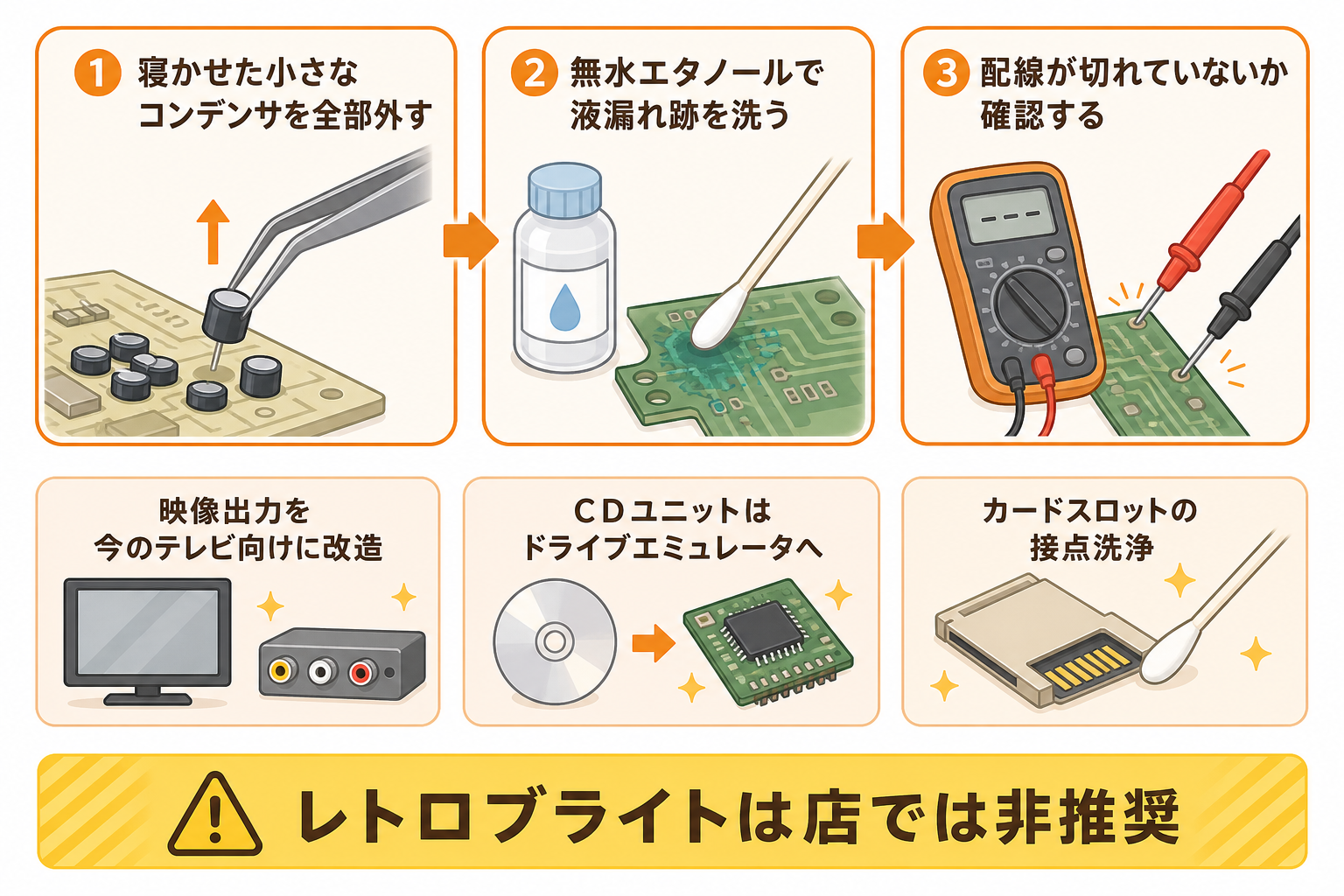

⑤改造メモ

• 表面実装コンデンサの全交換。文句なしで最優先です。液漏れ跡を無水エタノールで洗って、パターンが切れていないかを確認するまでがセット
• ＲＧＢ出力化。ＤＩＮ端子から取り出す専用ケーブルを使うか、内部から引く
• CD-ROM²・Duo系はドライブエミュレータへ換装。ピックアップの寿命問題そのものを無くせます。あくまで、自分が現物を持っているソフトを動かすための話ですが
• HuCARDスロットの接点洗浄

そしてレトロブライトは、今日も非推奨です(笑) 樹脂が脆くなりますから。

早く来た人ほど、安く済む

この液漏れの話、うちの本業とまったく同じ構造をしています。

スマホの水没修理がそうです。海に落として、その日のうちに持って来てくれた端末と、２週間乾かしてから持って来た端末。同じ「水没」でも、中で進んだ腐食の量がまるで違う。前者は洗浄で戻ることが多くて、後者は基板の配線が食われていたりする。

画面のヒビも、電池の膨らみも同じです。時間が経つほど、直す手間もお金も増えていく。

１９８７年の機械が教えてくれるのは、結局そこなんですよね。壊れたかも、と思った日がいちばん安い日です。

押し入れのPCエンジン、動かないなら早めに見せてください。県内８店舗、お近くの店舗へどうぞ。費用の目安は修理料金表に、手放すと決めたなら買取もやっています。

明日は土曜なので、図鑑はひと休み。子どものころ、僕がレーシングカートに乗っていた話を書きます(＾＾)
