こんにちは、専務の富村レオです(＾＾)

昨日のMSXは、いろんなメーカーが同じ規格でパソコンを作った話でした。今日はその逆向き。同じ中身の機械が、海を渡ったら別の顔になった話です。題材はNES、海外版のファミコン。

主役は、電源を入れるとランプと画面が１秒おきにパカパカして、ゲームが始まらない赤いランプの点滅です。

①あの頃 — １９８５年、ロボットを連れて海を渡った

NESは、ファミリーコンピュータの海外版。北米では１９８５年に一部の地域で先に出て、翌１９８６年に全米へ広がりました。

売り出し方が面白くて。北米ではR.O.B.というロボットのおもちゃを付けています。１９８３年に北米のゲーム市場がいちど崩れたあとで、「おもちゃ」として店に置いてもらう作戦だった、と言われています。前から差し込むビデオデッキ風の形も、ゲーム機っぽさを消す狙い。１９８７年には北米でいちばん売れたおもちゃになりました。作戦、当たってますよね(笑)

もちろん僕はまだ生まれていないので、今日は資料を読み込んだ側として書きます。

②遊んでた — じゃなくて、資料で知った名作

名作として語られるのがダックハント。光線銃で画面のカモを撃つゲームで、ブラウン管の光り方を当てにした仕組みなので、今の液晶テレビでは当たりません（９月８日の回に詳しく書きました）。

個人的に面白いと思うのは、北米版のスーパーマリオブラザーズ２の成り立ち。日本の「２」とは別のゲームで、「夢工場ドキドキパニック」をマリオたちに差し替えたものです。のちに「スーパーマリオUSA」として日本へ逆輸入されました。名前が同じでも中身が違う。海外版って、そういう世界なんですよね。

③開けてみる — 資料で見る、ファミコンとの違い

分解した人たちの記録や資料によると、頭脳はファミコンと同じ系統の８ビットCPU。違うのは、まわりです。

• カセットの端子：ファミコンは６０ピン、NESは７２ピン。ロックアウト用の４本と底の拡張端子への１０本が増え、カセットから音を戻すピンは無くなっています
• 差し込み方：少し下向きに奥まで入れて、最後に押し下げて寝かせる方式
• 錠のチップ：本体にロックアウトチップが入っている。ファミコンには無い部品
• 映像：最初から黄色・白のピンジャック付き。今のテレビへの映し方はテレビにつなぐ全ルートの回と同じ考え方です

④今、壊れるとこ — 赤いランプが１秒おきに点滅する

冒頭の点滅の正体は、ロックアウトチップ「10NES」です。

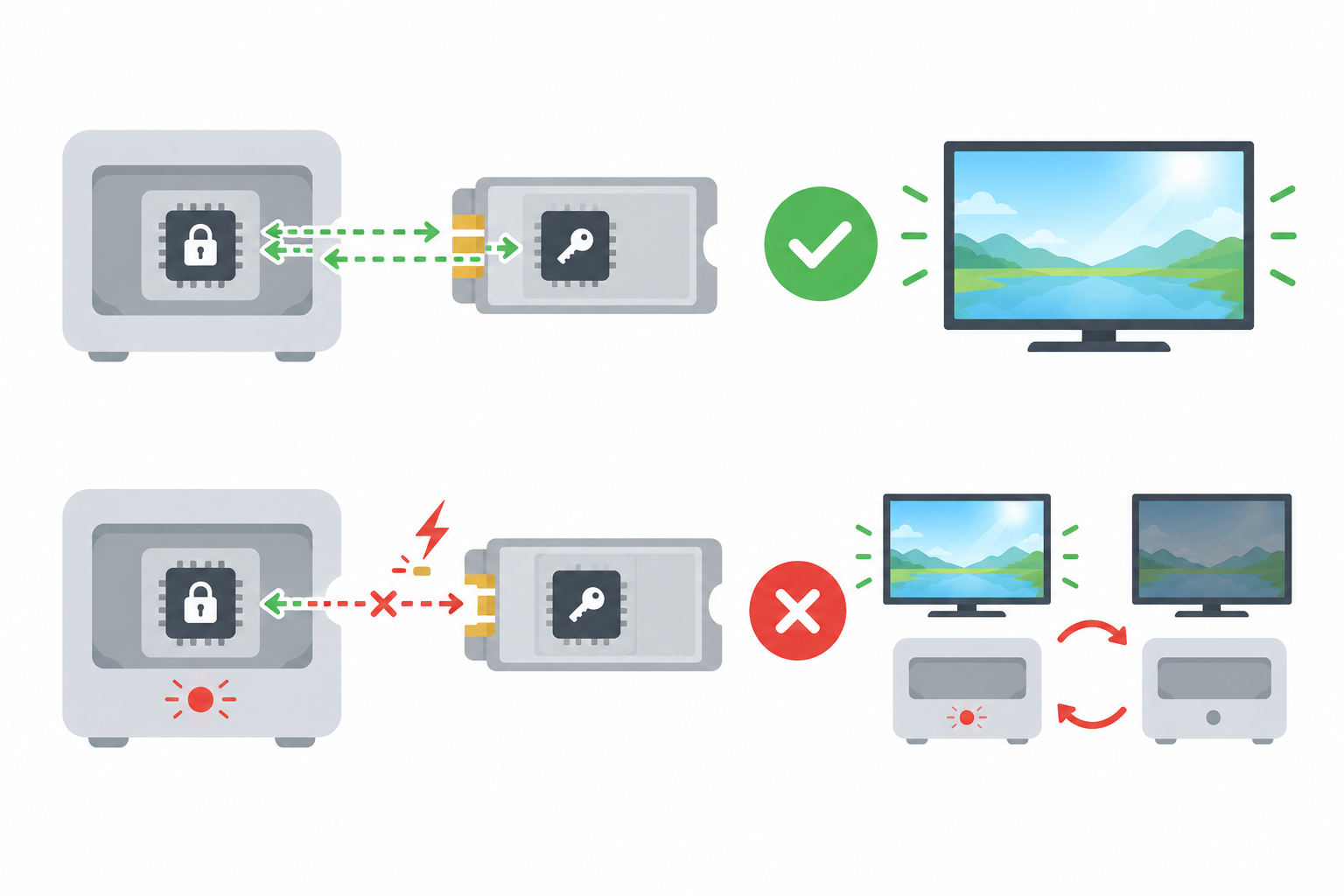

本体に「錠」、カセットに「鍵」として同じチップが入っていて、電源を入れると同じ時計で同じ計算を走らせ、答えを照らし合わせる。任天堂が１９８５年に出願した特許に書いてある仕組みで、目的は許可を受けていないソフトを動かさないこと。答えが合わないと、錠のチップが１秒に１回リセットをかけ続けます。ランプと画面が落ちて、また点く。これが点滅。

で、点滅の多くは、怪しいソフトのせいではなく接触不良です。

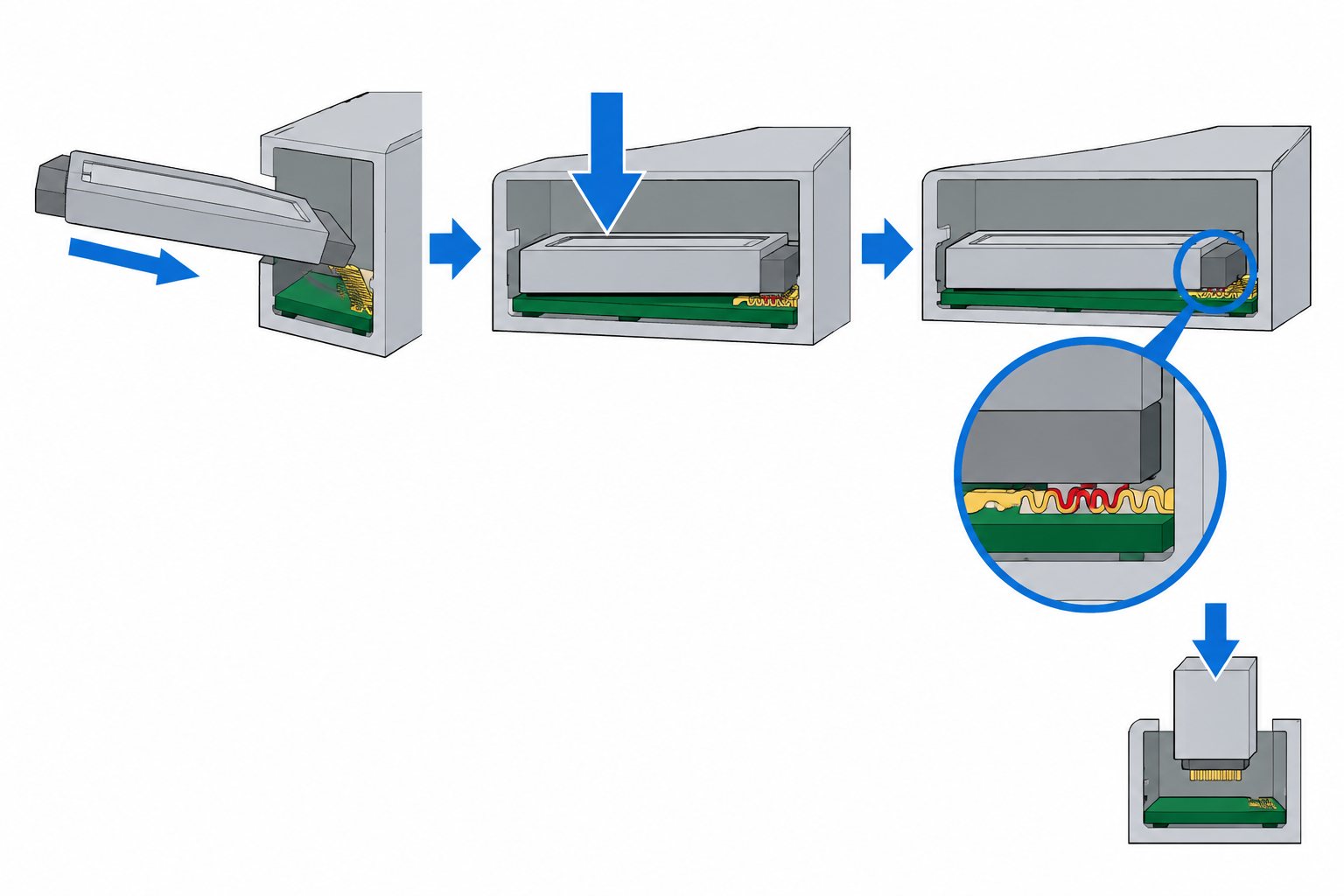

７２ピンのバネは、差している間ずっと押しつぶされ、抜き差しのたびに曲げ戻される。何十年もたてば張りが抜けます。しかもこの差し込み方は、入れるときに接点がこすれて汚れが落ちる効果が小さく、汚れもたまりやすい。鍵との通信が途切れて、錠が「鍵が無い」と判断するわけです。

チップは壊れていない。仕組みどおりに働いて、点滅しているんです。真面目すぎて、ちょっと切ない(笑)

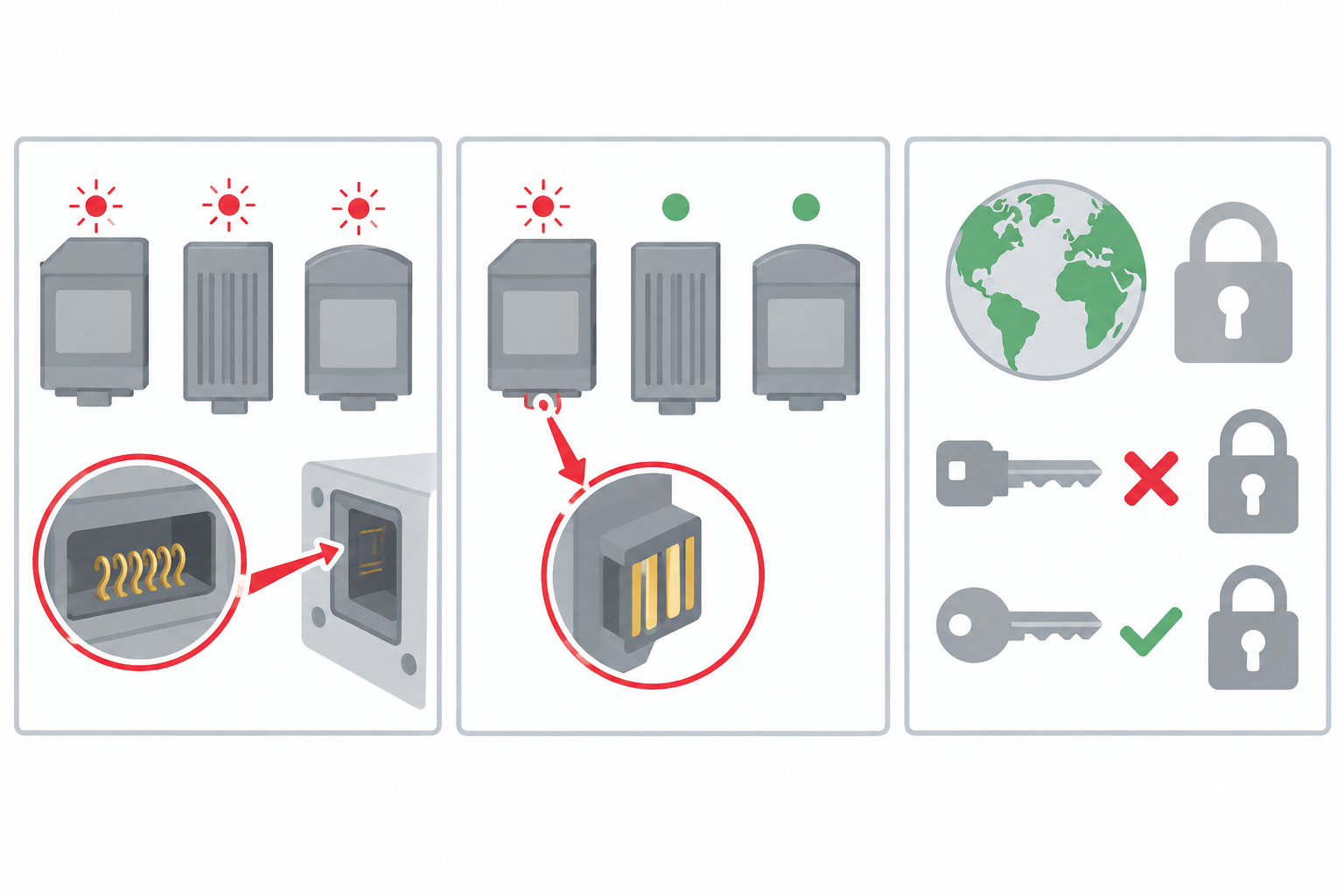

もうひとつ。鍵の種類は地域でも違って、北米用と欧州用は別物。地域違いのソフトを挿すと、接触が正常でも点滅します。見分け方の目安はこう。

• どのソフトでも点滅する。押し下げ方で映ったり映らなかったりする → 本体の７２ピン側
• 特定のソフトだけ点滅する → そのカセットの端子側
• 海外で買ったソフトだけ点滅する → 地域違い。故障と決めつけない

自分でできるのは、同じ地域の別のソフトで試すことと、カセット側の端子の掃除まで（無水エタノールを含ませた綿棒で一方向に軽く拭き、乾いてから挿す。詳しくはカセットに息を吹く回）。それでも点滅するなら本体側なので、開けずに相談してください。

紙やすりでこする（接点を傷めます）、金属磨きを使う（金メッキが落ちます）、映るまで何度も強く押し込み直す、はやめてください。息を吹く話はファミコンの回に書いたので、今日は省きます(笑)

⑤改造メモ — の前に、沖縄で使うための電気メモ

弱ったバネは掃除では戻らないので、本体側は専門の店の領分です。開ける作業なので手順は書きませんし、地域の壁を越える改造も扱いません。代わりに、海外版を沖縄で使うときのメモを。

• 周波数：沖縄も北米も６０Ｈｚで、同じ
• 電圧：日本は１００Ｖ、北米は１２０Ｖ。コンセントで違うのは電圧だけ（アダプタの中身は下の話）
• テレビの方式：日本と北米はどちらもNTSC。欧州版はPALで、CPUも少し遅い

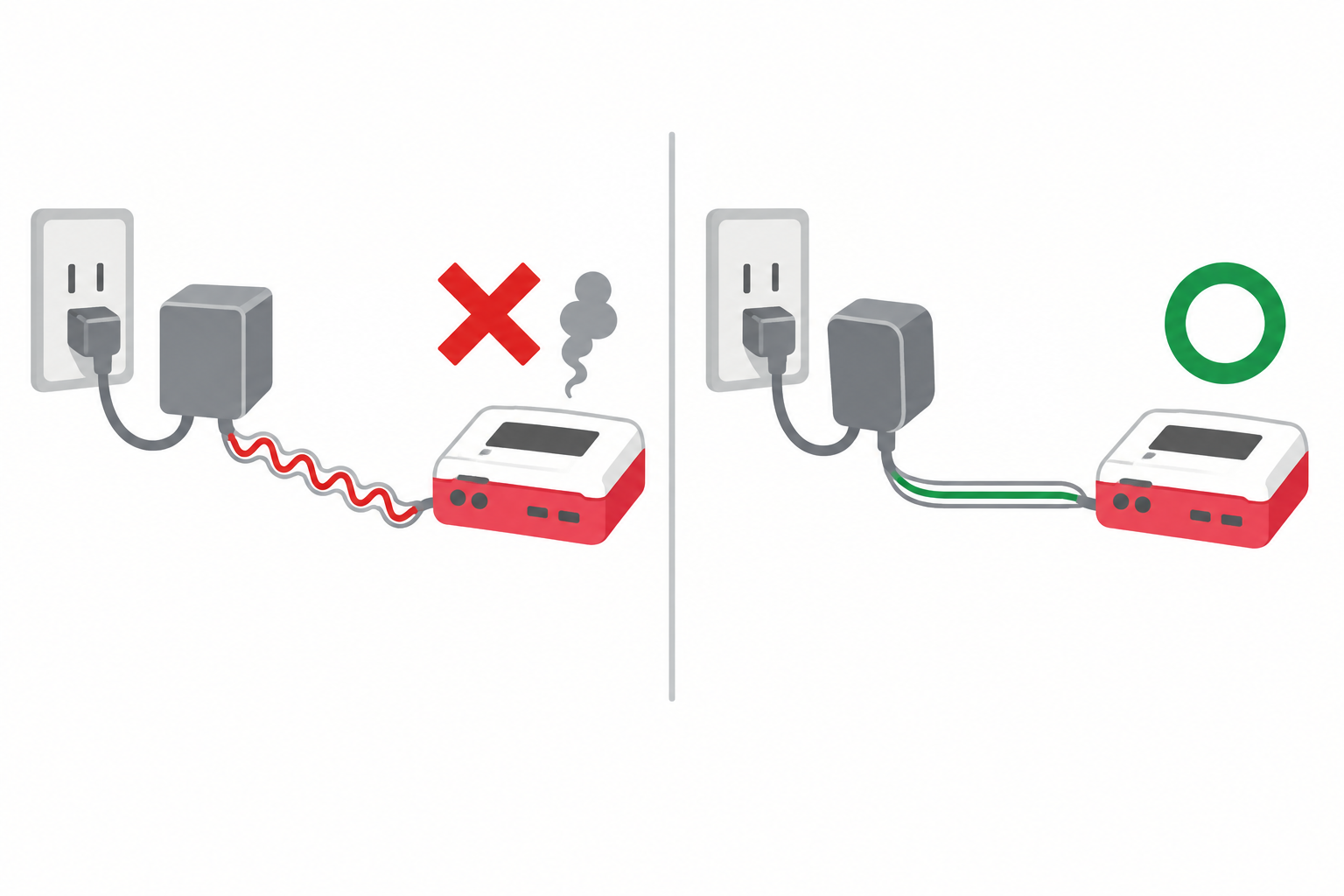

いちばん気をつけてほしいのがACアダプタ。資料によると、NESの純正は１２０Ｖ用で交流の９Ｖを、日本のファミコン用は１００Ｖ用で直流の１０Ｖを出します。なのでNESのアダプタを日本のファミコンやスーファミに挿すのは、絶対にやめてください。直流が前提の本体を傷めます。NESのアダプタを日本のコンセントで使うのも、想定とは違う電圧。動いても余裕が減った状態なので、使い続ける前に一度ご相談ください。挿す前に、銘板の INPUT と OUTPUT（AC か DC か）を読む。まずはそこから。

だから、スマホも切り分けてから直します

NESの点滅って、修理の考え方そのものなんですよ。光っているのは「壊れた」ではなく「話が通じない」のサイン。出方を順番に見れば、途切れた場所が分かる。

スマホも同じで、充電できない＝バッテリーの寿命、とは限りません。ケーブルか、充電器か、充電口の接点か。切り分けてから手を入れます。海外で買った充電器も、使う前に銘板の INPUT を見てください。

NESのような海外版は、うちの修理メニューには載っていません。でも、レトロ機の相談は受けています。直せるとお約束はできませんが、押し入れの一台、まずは見せてください。ゲーム機修理のページか、お近くの店舗へ。スマホの不調は修理料金表からどうぞ(＾＾)

次回、明日の土曜日は、実話の連載「父と、機械と、沖縄と」の第５話。父の動画に残っていた、カートの後日談です。
